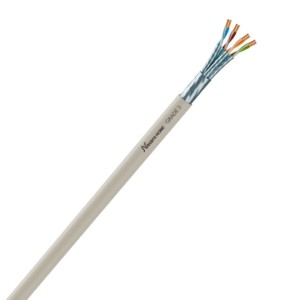

Nexans Home GRADE 3

Présentation

Câble pour réseau de communication.
Utilisé pour la réalisation d’un réseau VDI (Voix – Données – Image) dans un logement.

Performances

Le câble Grade 3 a été spécialement conçu pour la téléphonie, l’internet et la TV analogique ou numérique. Vous utilisez un seul câble pour toute la maison. Plus besoin de câble coaxial dans le réseau intérieur.
Il peut véhiculer les signaux à une fréquence atteignant les 900Mhz et un débit maximal de 10Gbits/s. Il permet par conséquent, d’avoir un réseau performant supportant des applications consommatrices de bande passante. Grâce à son double écrantage (général et par paire), il offre une solution optimale contre les perturbations électromagnétiques, évite les parasites dans le signal dûs à des perturbations dans la maison (ex. moteur électrique, lampe basse tension …).

Facile à poser

La construction est compacte pour limiter l’encombrement et la gaine de couleur ivoire permet d’agrafer le câble directement sur le mur.

La connexion avec les connecteurs RJ45 se fait facilement :

Repérage des paires
Paire 1 Fil 1 : Blanc – Paire 1 Fil 2 : Bleu
Paire 2 Fil 1 : Blanc – Paire 2 Fil 2 : Orange
Paire 3 Fil 1 : Blanc – Paire 3 Fil 2 : Vert
Paire 4 Fil 1 : Blanc – Paire 4 Fil 2 : Marron
Ruban triplex qui s’insère parfaitement sans le retourner et permet d’assurer la continuité électrique.

Conseils d’utilisation

Le Grade 3 est compatible avec la norme UTE C 90-531-15. Il peut être utilisé en toute sécurité avec tous les composants et offres présents sur le marché (connecteur, cordon, tableau de communication, …) et selon les règles d’installations préconisées par l’UTE C90-483 et la NFC 15-00.

Les câbles de transport de données sont fragiles
et doivent respecter certaines règles :
•le câble ne doit pas être plié. Il faut respecter le rayon de courbure le plus large possible.
•le câble doit être fixé sans que le serrage ne déforme le câble
•ne pas dégainer le câble sur une longueur supérieure à 30 mm
•ne pas détorsader les paires sur plus de 13 mm sinon les performances risquent d’être altérées
