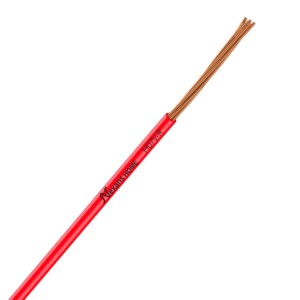

Nexans Home H07V-R

Présentation

Le fil H07V-R est un fil électrique semi-rigide multibrin destiné aux installations électriques fixes dans les logements et bâtiments résidentiels. Il est particulièrement adapté au câblage des tableaux électriques et aux circuits nécessitant une bonne tenue mécanique tout en conservant une certaine souplesse.

Composé d’un conducteur cuivre multibrins, le fil H07V-R offre un bon compromis entre rigidité et maniabilité. Cette construction facilite la mise en œuvre tout en garantissant une excellente conductivité électrique.

Le fil H07V-R est couramment utilisé pour :

• le câblage des tableaux électriques
• les circuits de plaques de cuisson
• les liaisons de mise à la terre
• certains circuits de puissance dans l’installation domestique

Grâce à sa conception robuste, il constitue une solution fiable pour les installations électriques neuves ou en rénovation.

Performances

Le fil H07V-R offre des performances adaptées aux installations électriques domestiques.

• Conducteur cuivre multibrins (7 brins) assurant une excellente conductivité
• Construction semi-rigide pour un bon équilibre entre rigidité et souplesse
• Isolation PVC résistante au vieillissement garantissant une installation durable
• Tension nominale 450/750 V adaptée aux circuits domestiques
• Température maximale sur l’âme : 70 °C

Grâce à son âme câblée composée de plusieurs brins de cuivre, le fil H07V-R offre une bonne maniabilité, tout en conservant une bonne tenue dans les installations fixes.

Facile à poser

La construction semi-rigide multibrin du fil H07V-R facilite sa mise en œuvre dans les installations électriques.

Il offre :

• plus de souplesse pour le câblage des tableaux électriques
• une meilleure maniabilité lors du passage dans les gaines
• une installation plus confortable dans les espaces réduits

Cette conception permet de simplifier les opérations de câblage tout en garantissant un raccordement fiable et durable.

Conseils d’utilisation

Le fil H07V-R est destiné aux installations électriques fixes protégées, notamment dans les logements et bâtiments résidentiels.

Il peut être installé :

• sur support isolateur
• sous moulure ou plinthe électrique
• dans des tubes ou conduits
• dans des gain es ou fourreaux

Grâce aux propriétés glissantes de son isolant PVC, le fil H07V-R facilite le tirage dans les gaines lors de la mise en œuvre.

Les valeurs d’intensité et de chute de tension sont généralement calculées pour :

• des conducteurs isolés posés dans un conduit apparent ou encastré
• une température ambiante de 30 °C
• un cos φ = 0,8

Si les conditions d’installation diffèrent, les facteurs de correction de la norme NF C 15-100 doivent être appliqués afin de garantir une installation conforme et sécurisée.
